Каток для шлягі сіласу КТС-4 (дасведчаны, эксперыментальны ўзор)

Каток для шлягі сіласу КТС-4 (дасведчаны, эксперыментальны ўзор)

1.ПРЫЗНАЧЭННЕ ВЫРАБЫ

Каток для шлягі сіласу КТС - 4 прызначаны для ўшчыльнення сіласнай масы, пры закладцы яе на захоўванне, у агрэгаце з трактарам. Каток стварае дадатковы ціск.

На трамбуемую масу, супастаўнае з ціскам трактара, за коламі трактара, а таксама ў прамежку паміж імі, што дазваляе дасягнуць неабходнага ўзроўню шлягі за меншы лік праходаў трактара.

2.ТЭХНІЧНЫЯ ХАРАКТАРЫСТЫКІ

Асноўныя тэхнічныя дадзеныя і характарыстыкі катка

t: 18px;">

Найменне параметру	Колькасную значэнне
Шырыня	2730мм
Вышыня	1500 мм
Даўжыня	1350мм
Маса	3600кг
Дыяметр колы	950мм
Шырыня колы	130 мм
Ўдзельнае ціск на грунт	1,75 кгс/см & sup2
Падвеска	3-кропкавая
Сілавы агрэгат	МТЗ-2822,МТЗ-3022, Джон-Дзір
Ўдзельнае ціск трактара на грунт	1,4-1,6 кгс/см&sup2

3.ПРЫЛАДА І ПРЫНЦЫП ПРАЦЫ

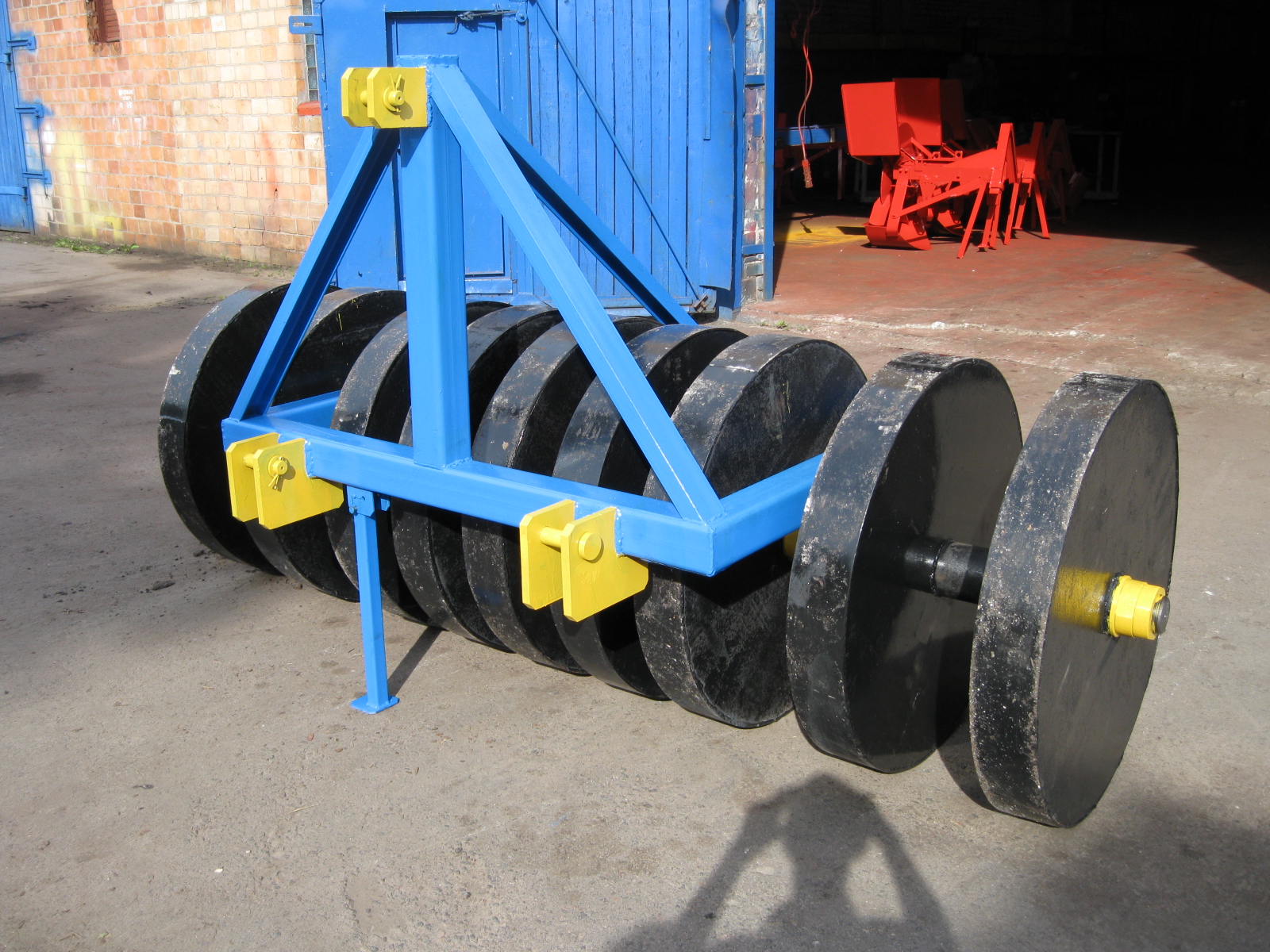

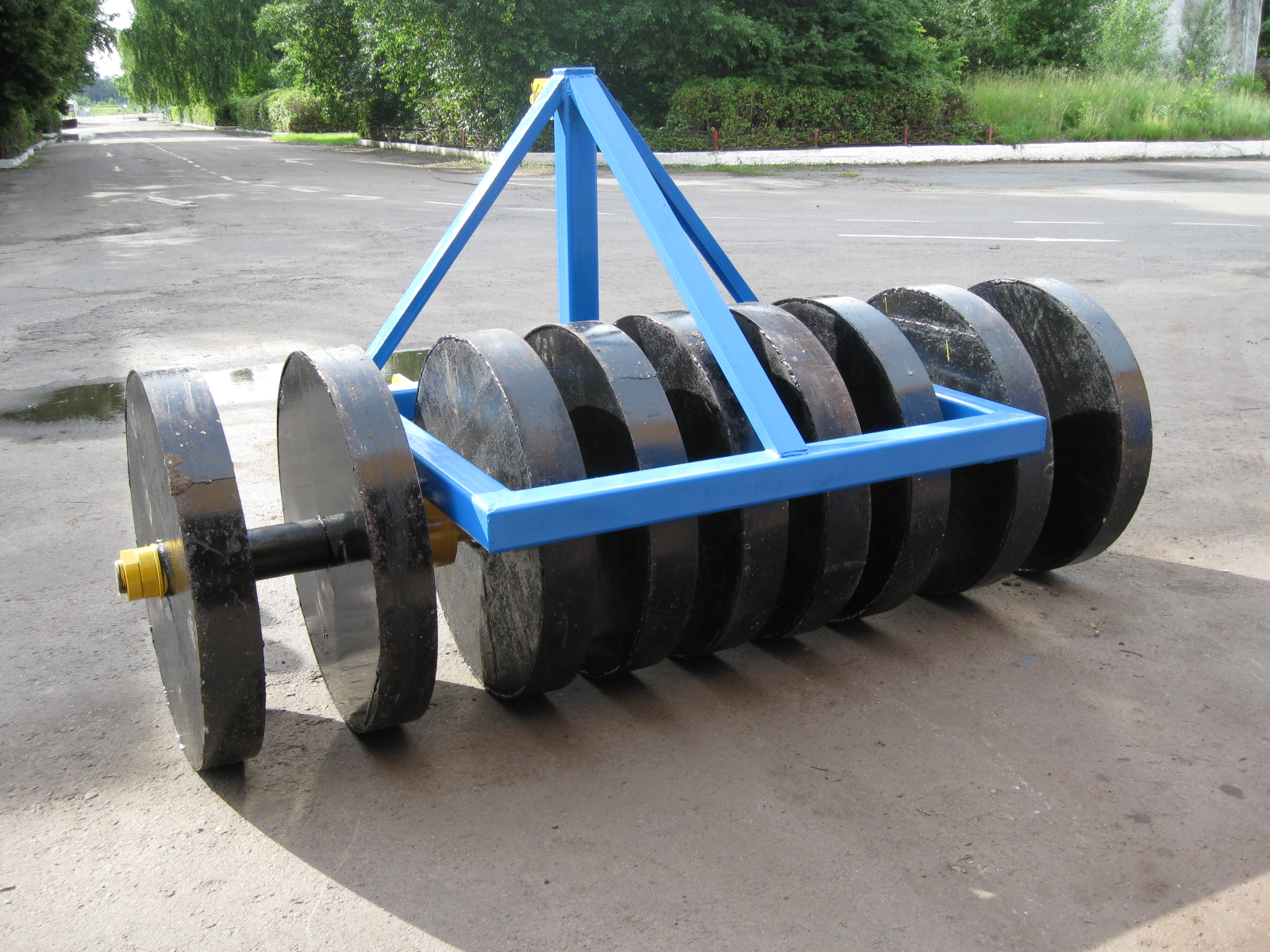

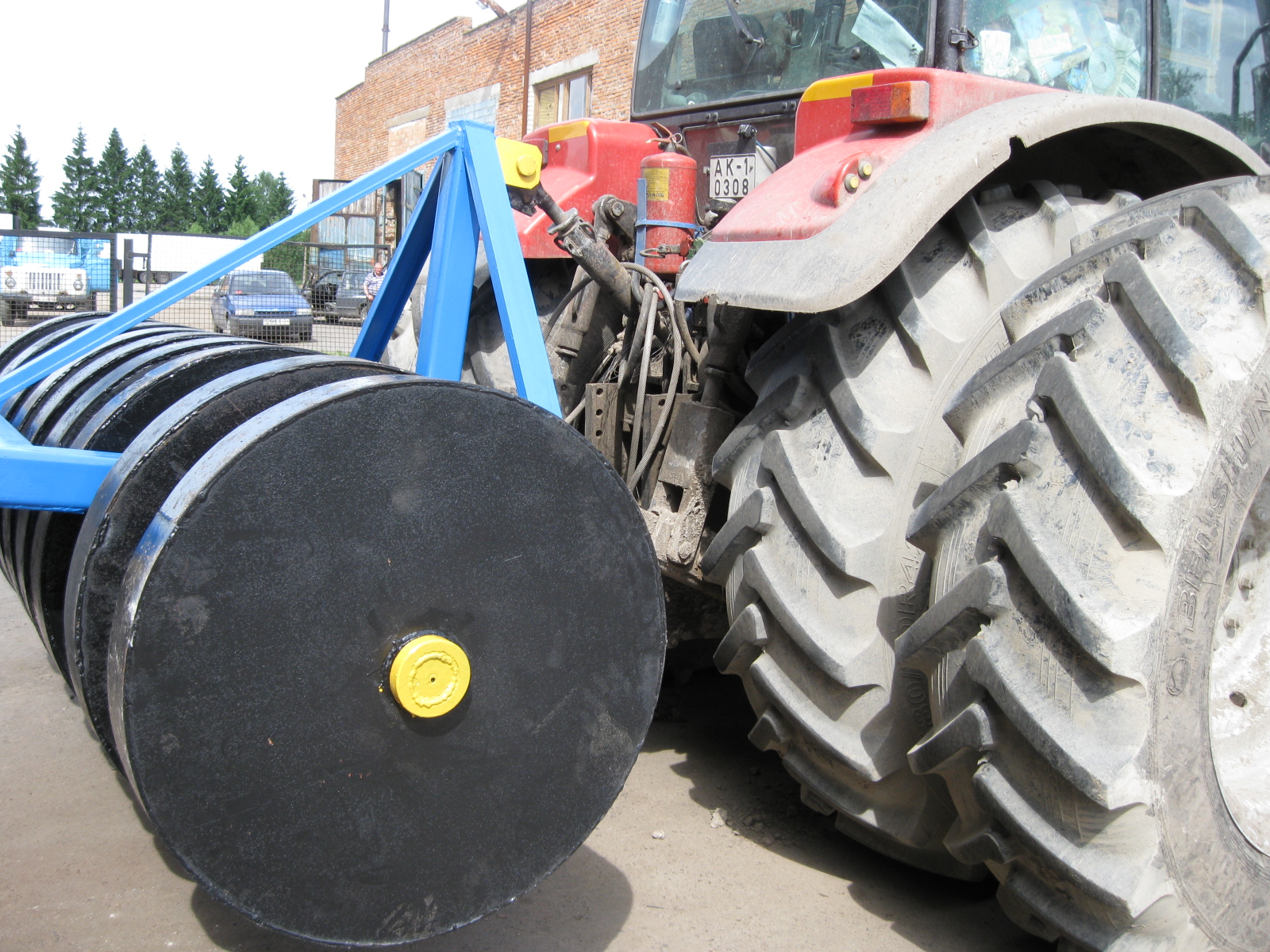

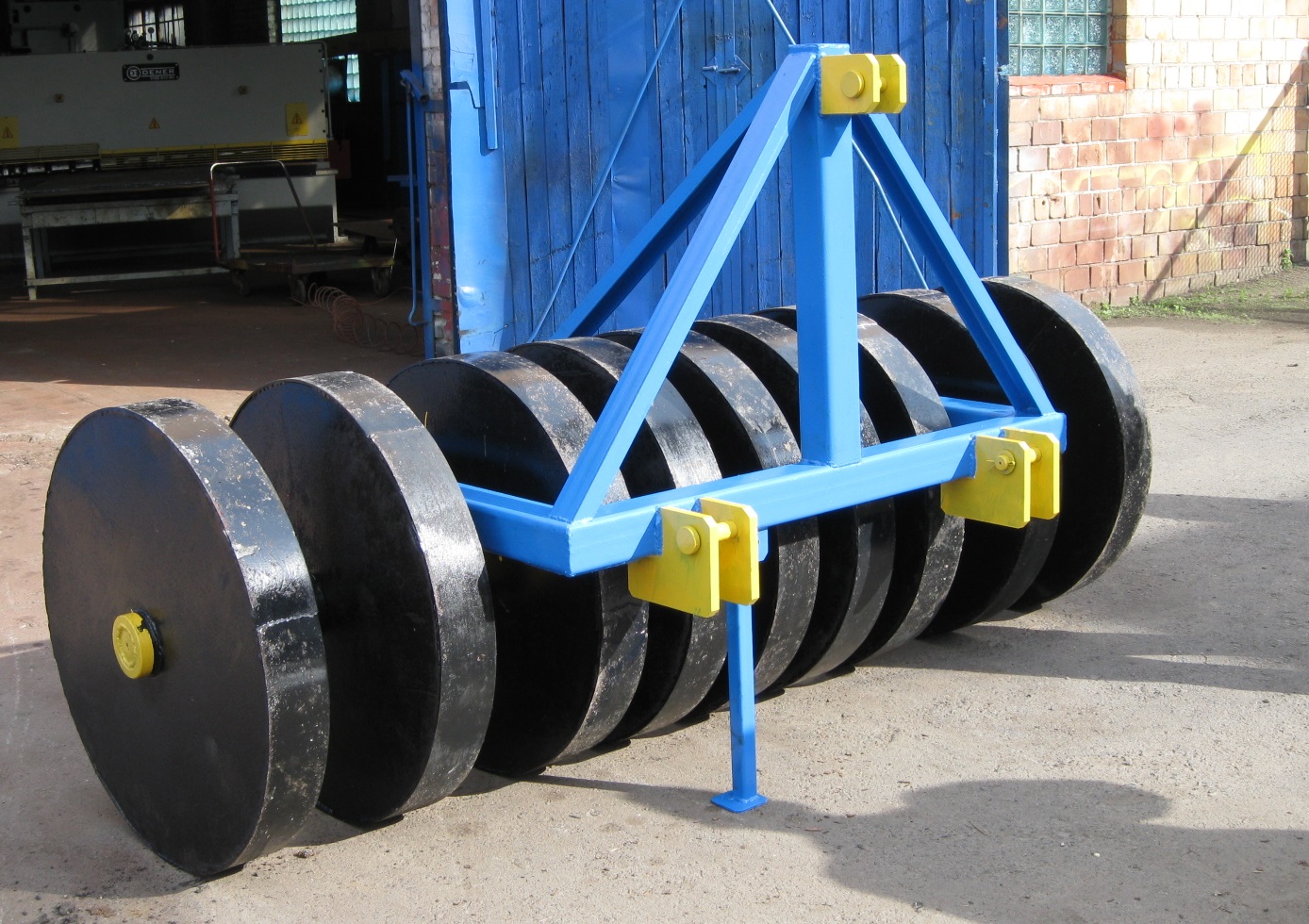

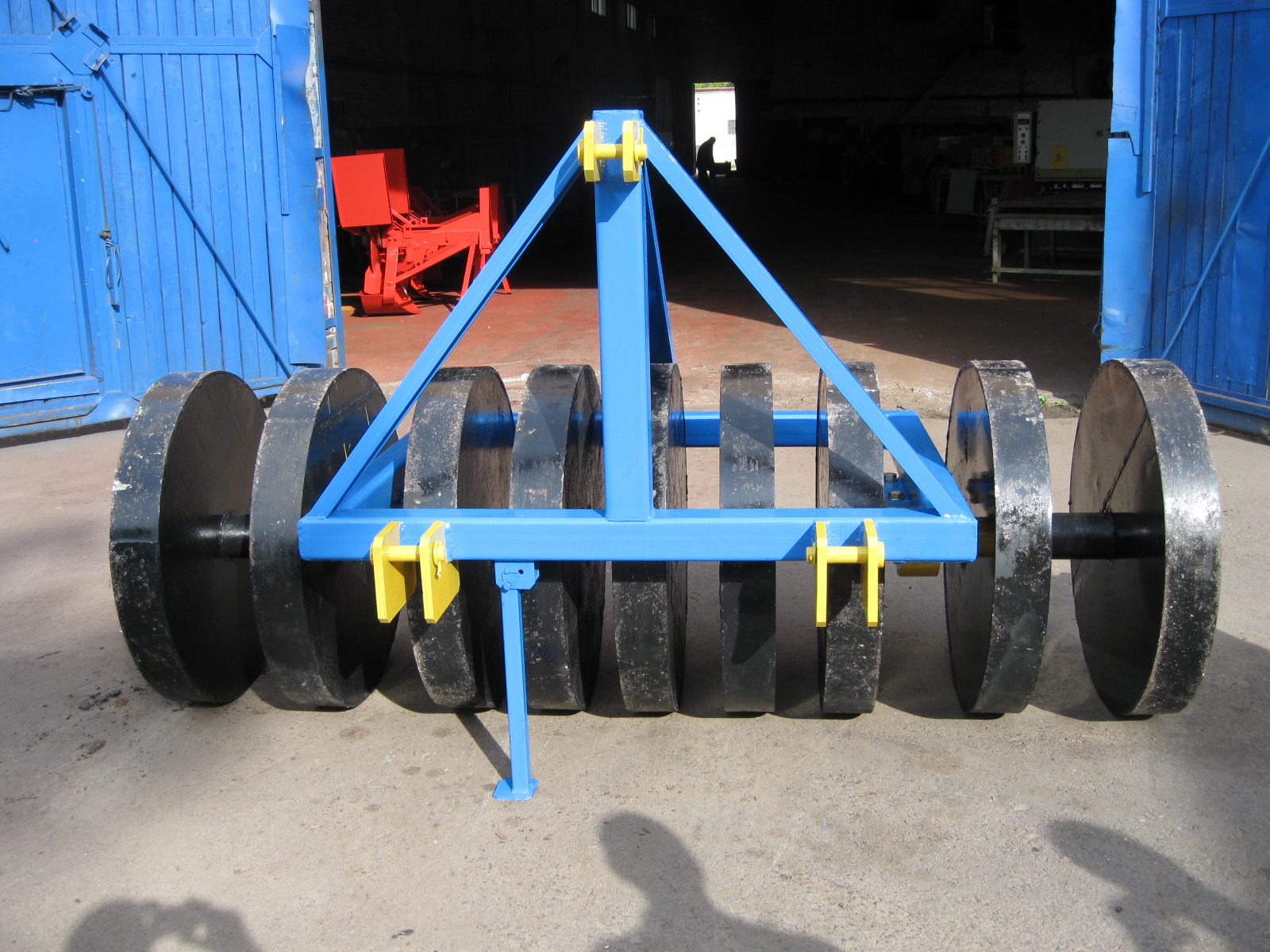

Каток складаецца з зварной рамы, да якой мацуюцца два корпуса з, усталяванымі ў іх, шарыкападшыпнікамі. У падшыпніках ўстаноўлена вось з сямю коламі, якія замацаваны на восі пры дапамозе гайкі і контргайкі. Для мацавання катка да задняга навясному прыладзе трактара на раме маюцца тры вушы. Для ўстойлівасці катка пры захоўванні, на раме маецца адкідная стойка. Каток прызначаны для працы з трактарамі цягавага класа 5. Пры шлязе сіласу каток далучаецца да задняга навяснога прылады трактара і рухаецца разам з ім у становішчы "плавае", ствараючы дадатковае высілак шлягі.

4.УКАЗАННЕ МЕР БЯСПЕКІ

1.Пры мацаванні катка да задняга навясному прыладзе трактара на пальцы павінны быць устаноўлены шайбы і шплінт, прадугледжаныя канструкцыяй.

2.Пры працы сачыць, каб гайка і контргайка восі былі загорнуты «да ўпора».

3.Падчас руху трактара з катком забараняецца знаходзіцца ззаду катка.

4.Пры пастаноўцы катка на захоўванне, перад адлучэннем пальцаў задняга навяснога прылады, стойка павінна быць ўстаноўлена ў вертыкальнае становішча, у яе адтуліны павінны быць устаноўлены два пальцы і надзейна зашплинтованы.
